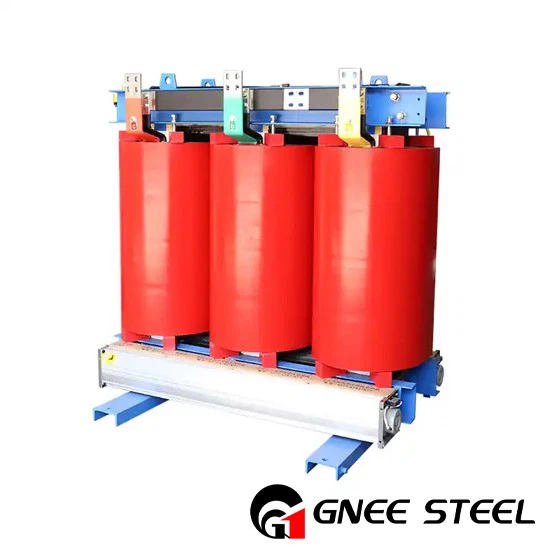

Transformer jenis kering amorf
Ingin mengetahui lebih lanjut mengenai produk kami? Sila hubungi kami melalui e -mel atau telefon.
GNEE Steel Transformer Pengedaran Jenis Teras Amorfus
Teras transformer konvensional terdiri daripada susunan laminasi yang dibuat dari keluli silikon dengan struktur kristal hampir seragam (CRGO). Dalam transformer dengan teras amorf, reben keluli luka untuk membentuk teras. Manfaat besar transformer amorf ialah keluli amorf yang mempunyai kerugian histeresis yang lebih rendah. Ringkasnya ini bermakna bahawa kurang tenaga sia-sia sebagai haba semasa magnetisasi dan de-magnetisation teras (lihat imejan IR di bawah).
Transformer aloi amorf adalahpengubah kuasadengan kerugian yang rendah dan kecekapan tenaga yang tinggi. Pengubah jenis ini menggunakan logam amorfus berasaskan besi sebagai inti. Kerana bahan ini tidak mempunyai struktur jangka panjang yang diperintahkan, magnetisasi dan demagnetisasi lebih mudah daripada bahan magnet biasa.
Pengubah logam amorf
Parameter Teknikal Transformer Pengedaran Amorf
| Kapasiti nominal | Gabungan voltan | Sertai kumpulan | Jenis kerugian SZ11 (KW) | Arus tidak beban | Impedans litar pintas | Berat (kg) | ||||
| (kva) | Voltan Tinggi (KV) | Julat ketuk tekanan tinggi | Voltan rendah (kV) | label | tidak beban | beban | (%) | (%) | Minyak berat | Jumlah berat |
| 200 | 10 | ±4×2.5% | 0.4 | Yyn0 Dyn11 |
0.48 | 3.06 | 1.5 | 4 | 260 | 1040 |
| 250 | 0.56 | 3.6 | 1.4 | 290 | 1160 | |||||
| 315 | 0.67 | 4.32 | 1.4 | 320 | 1360 | |||||
| 400 | 0.8 | 5.22 | 1.3 | 350 | 1550 | |||||
| 500 | 0.96 | 6.21 | 1.2 | 400 | 1820 | |||||
| 630 | 1.2 | 7.65 | 1.1 | 4.5 | 490 | 2170 | ||||
| 800 | 1.4 | 9.36 | 1 | 600 | 2590 | |||||
| 1000 | 1.7 | 10.98 | 1 | 710 | 3000 | |||||
| 1250 | 1.95 | 13.05 | 0.9 | 820 | 3630 | |||||
| 1600 | 2.4 | 15.57 | 0.8 | 840 | 4145 | |||||
Aloi amorf dengan kekonduksian magnet yang luar biasa boleh digunakan sebagai bahan teras pengubah, dan nilai kerugian boleh menjadi sangat rendah akhirnya. Walau bagaimanapun, ia mempunyai banyak ciri yang mesti dijamin dan dipertimbangkan dalam reka bentuk dan pembuatan. Badan utama mencerminkan aspek berikut:
(1) Kekerasan bahan lembaran aloi amorf sangat tinggi, dan sukar untuk dirawat dengan alat konvensional, jadi jumlah ricih harus dikurangkan dalam reka bentuk.
(2) Ketebalan aloi amorf sangat nipis, dan permukaan bahan tidak begitu rata, jadi pekali pengisian teras besi adalah rendah.
(3) Aloi amorf sangat sensitif terhadap tekanan mekanikal. Dalam reka bentuk struktur, skim reka bentuk tradisional mengambil teras besi sebagai struktur beban utama yang mesti dielakkan.
(4) Untuk mendapatkan ciri -ciri kerugian yang sangat rendah, cip besi aloi amorf mesti disebarkan.
(5) dari prestasi elektrik. Untuk mengurangkan jumlah ricih cip besi, teras besi keseluruhan produk terdiri daripada empat bingkai teras besi berasingan selari, dan setiap penggulungan fasa adalah lengan pada dua bingkai bebas litar magnet.
Pengubah Teras Amorf
